建貿機械設備有限公司

2，機械化作業不受人為因素影響，長時間工作可穩定不變。質量穩定。
3，鋼筋籠繞筋機做出的產品結構緊湊，造型美觀。
4，成型速度快，待工狀態2個可全程生產，正常工況3-6人 可生產10-20多節鋼筋籠。
5，流水線作業形式，獨立施工不受工序影響，不間斷完成主筋箍筋焊接成型，繞筋過程施焊等全部過程。
6，組合式設計使搬運、安裝、聲場等過程不依賴起重設備，適應工廠化大批量固定生產和施工現場分散的機動作業。
7，繞筋，主筋可雙筋同時制作。8，鋼筋籠繞筋機自動上料采用智能化控制，可使大型鋼筋籠的制作變得更加簡單。
9，繞筋送料，調直結構設計，避免了以前鋼筋籠制作中繞筋較軟或較細時，繞筋在主筋上形成菱形而非圓弧形的弊病。
91591
三 構造及原理

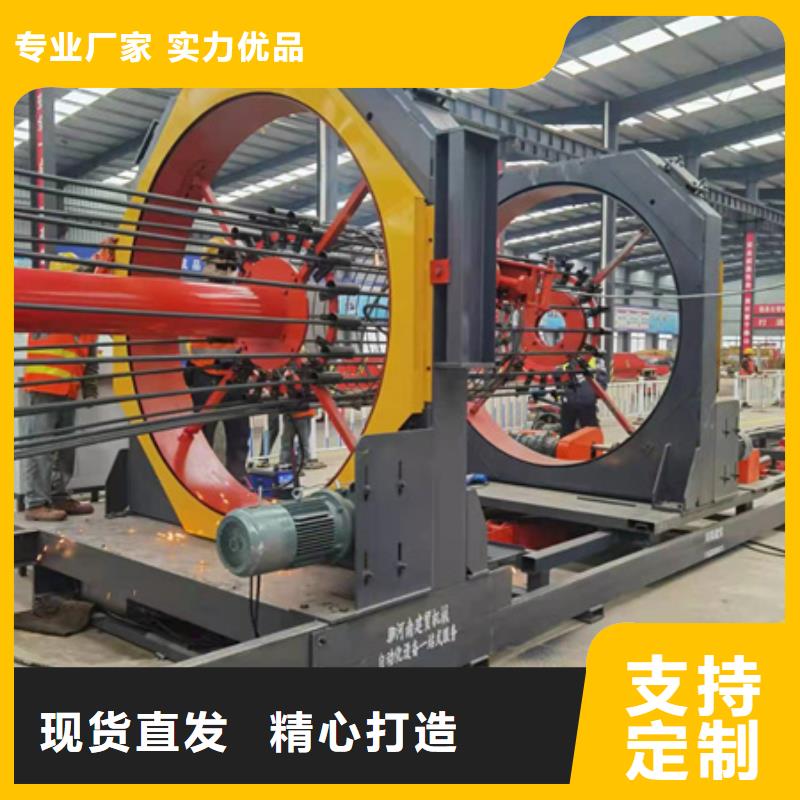

    DHJ430-15型電桿制籠機主要有上筋托架、主盤轉動機構、跟隨焊接機構、骨架牽引機構、氣動托、翻轉機構和電器配電控制系統等組成。
    上筋托架由托架軸、旋轉花架，托架支座等構成，其作用是確?？v筋的均勻分布并保證縱筋在焊接過程中與主機同步旋轉。
    主盤轉動機構是由機架、軸承、鋼筋焊臺花盤、導電塊變徑定位頭、變徑移動小車，同步傳動法蘭等組成。主盤轉動通過后軸上的鏈 由擺線針同步主電機驅動，通過同步傳動法蘭帶動托架軸，使旋轉花架與主盤同步轉動。變徑是通過變徑移動小車的水平運動帶動錐形定位頭與導電塊，從而由水平運動產生徑向運動，以達到自動變徑，因移動小車采用伺服電機驅動，所以15米長鋼筋籠的錐度得以保證零誤差。
    焊接機構由焊接底座、跟隨裝置、電極裝置、電極自動跟隨裝置、電機支撐裝置等組成，電極裝置由導電電極和焊接電極組成，電極通過各自的連接導電銅帶與焊接變壓器次級連接，電極與電極支撐裝置相互絕緣。因電極帶有電極自動跟隨裝置，故能有效的保證鋼筋焊接的頂鍛壓力，從而保證了骨架焊接質量。

 但是鋼筋籠繞筋機采用的是數控機械化作業，在精細度上可以達到規范要求，質量上也更加牢固。減少材料浪費，節省加工成本，之前全靠的是人工，所做出的方案也會有所誤差，鋼筋加工難免產生浪費，但是鋼筋籠繞筋機會對鋼筋做出優化方案，降低材料浪費，將每一節鋼筋用在實處。

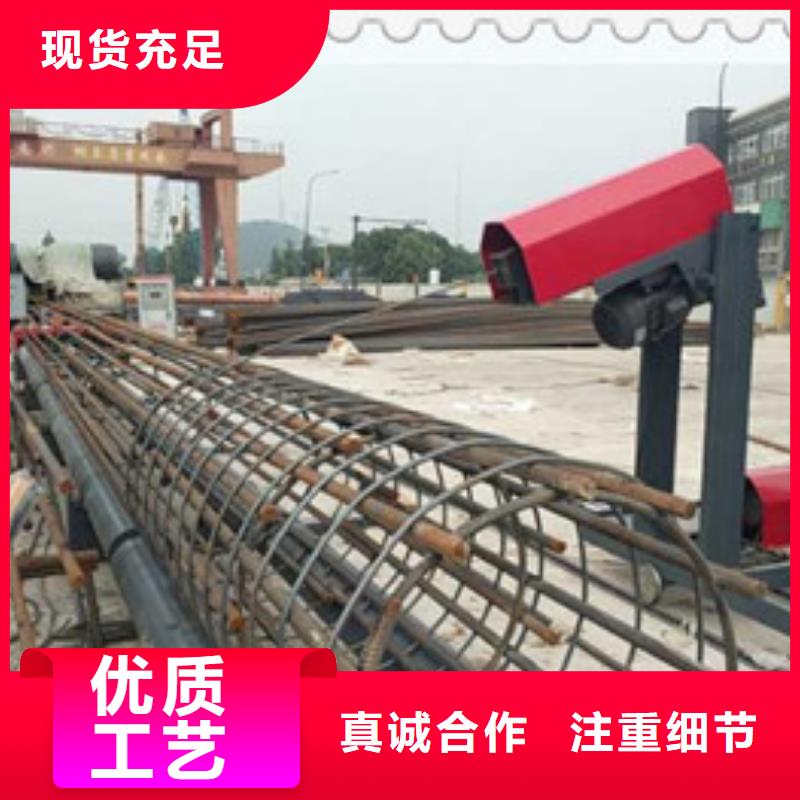

鋼筋籠繞筋機小車部分；車架、圓盤、放線器、軌道、行走輪、電機等組成。圓盤用于纏繞筋存放，繞筋通過放線器連接于骨架，骨架旋轉、小車直行，纏繞筋拉動圓盤自行轉動。
1，鋼筋籠繞筋機加工范圍廣，適合各種主筋箍筋數量，形式、型號、大小、長度的設計要求，不會因?yàn)樵O(shè)備功能影響鋼筋籠設計或不能上機生產。

---
