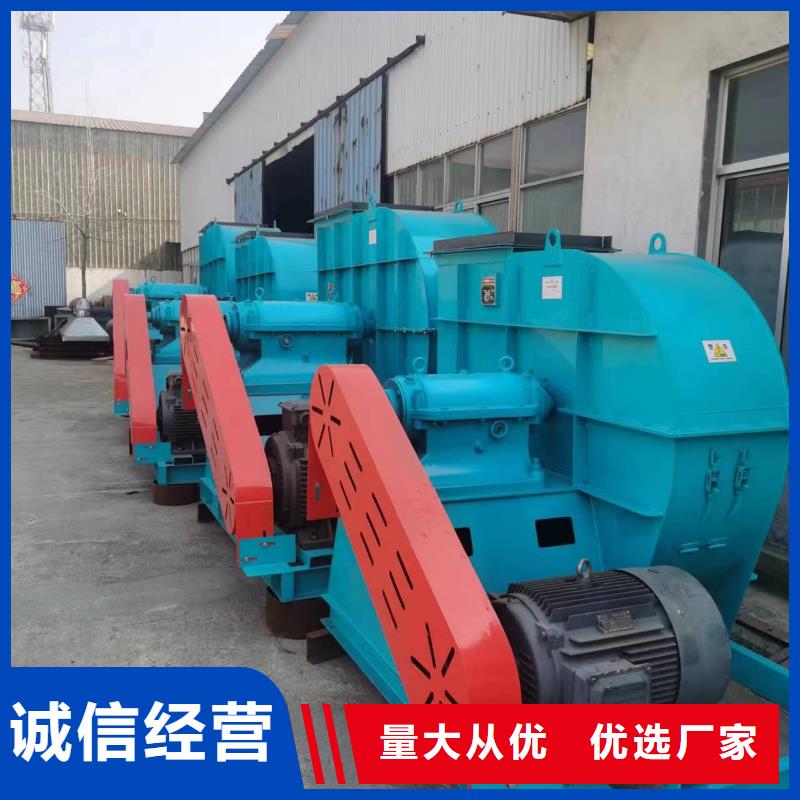

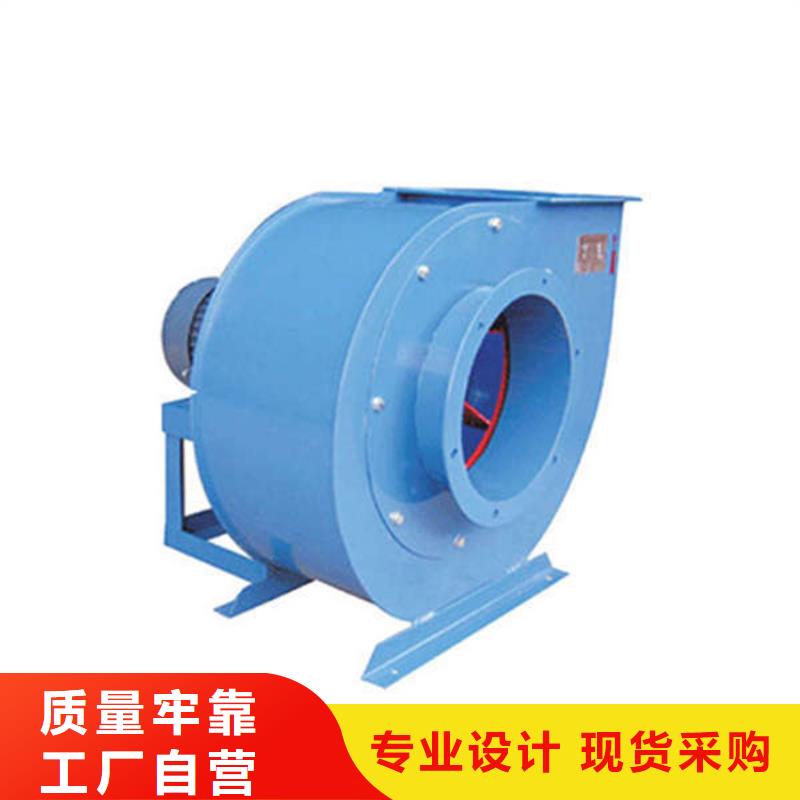

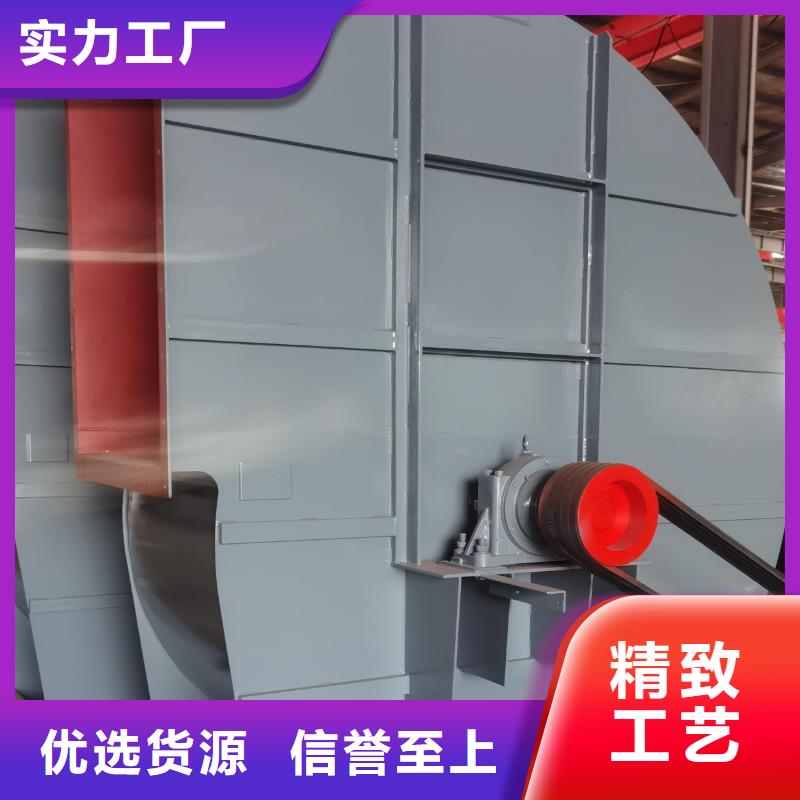

撫州廣昌G4-73和Y4-73型鍋爐通、引風機主要適用于火力發電廠中2～670 t/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時，G4-73亦可用于礦井通風及一般通風。 通風機輸送的介質為空氣， 溫度不得超過80℃；引風機輸送的介質為煙氣， 溫度不得超過250℃。 在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85％。 多級離心鼓風機 羅茨鼓風機 稀釋風機 山東臨沂風機 高壓鼓風機 塑料風機 防腐風機 復合肥專用尾氣風機 三葉羅茨鼓風機 硫化風機 氧化風機 燃燒器專用風機 山東立通風機 風 機 的 型 式 1．通風機與引風機均制成單吸入，各有№8～29.5共13個機號。 2．從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之為左旋風機， 以“左”表示。 3．風機的出風口位置，以機殼的出風口角度表示。 4．風機的傳動方式為D式，均采用彈性聯軸器聯接。 風 機 的 結 構 風機主要由葉輪、機殼、進風口、調節門及傳動部分組成： 1．葉 輪 — 12片后傾機翼斜切形葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片，保證了風機率、低噪聲、高強度。葉輪經靜、動平衡校正和超速運轉實驗，故運轉平穩可靠。同一機號的通、引風機葉輪，結構相同，但材質不同，一般來說通風機選A3，引風機選16Mn。 2．機 殼 — 用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式（№8～12機殼作成整體結構，不能拆開，№14～16機殼作成兩開式，№18～29.5機殼作成三開式）。對引風機，蝸形板作了適當加厚，以防磨損。 3．進風口 — 收斂、流線型的進風口制成整體結構，用螺栓固定于風機入口一側。 4．調節門 — 用來調節流量的裝置，軸向安裝于進風口之前。調節范圍由0o（全開）到90o（全閉）。調節門的搬把位置：從進風口方向看在右側，對右旋風機，搬把由下往上推是由全閉到全開方向，對左旋風機，搬把由上往下拉是由全閉到全開方向。 5．傳 動 — 傳動部分的主軸由優質鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～29.5用兩個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加油量按油位標志要求?！?～ - 1 - 16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽予已制。引風機備有水冷裝置，因此，須加裝輸水管，耗水量隨氣溫不同而異，一般按0.5～1 m3/h考慮。 風 機 的 性 能 與 選 擇 圖1 GY4-73無因次性能曲線 圖2 GY4-73№10調節性能曲線 GY4-73型風機只給出№10樣機的無因次性能表及曲線。由給出的無因次性能表或曲線可計算№8～28所有機號的有因次性能。 由無因次參數計算有因次參數的公式為： Q ＝ (m3/h) KP ＝ /[()3.5-1] ＝ /KP （Pa） in ＝ （kW） re ＝ （kW） 式中： — 全壓 （Pa）； — 全壓壓縮性系數； - 2 - Q — 流量 （m3/h）； — 內功率 （kW）； — 葉輪葉片外緣直徑 （m）； — 所需功率 （kW)； — 葉輪葉片外緣線速度 (m/s)； — 機械效率，D式傳動取0.98； — 進氣密度 （kg/m3）； — 電機功率儲備系數， 通風機取1.15，引風機取1.3。 GY4-73№10樣機無因次性能表 1 2 3 4 5 6 7 8 ψ ψd λ ηin 0.147 0.472 0.0193 0.0874 0.794 0.166 0.470 0.0246 0.0938 0.832 0.186 0.465 0.0309 0.1009 0.857 0.205 0.453 0.0375 0.1067 0.87 0.224 0.432 0.0448 0.1115 0.868 0.243 0.403 0.0528 0.1144 0.856 0.263 0.362 0.0619 0.115 0.828 0.282 0.315 0.0712 0.1119 0.794 圖3 管網特性和全壓偏差與流量的關系 流量過多或不足時的處理： 在使用時，常常發生流量過多或不足現象。產生這種現象的原因很多，如果是在使用過程中發生這種現象，主要是由于管網中的阻力時大時小，或風機在飛動區工作等緣故；如果是在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，主要由于管網堵塞。 在新風機安裝后，進行運轉時就發生流量過多或不足現象，其原因主要有以下幾點： （1）管網阻力實際值與計算值相差過大。由一般管網特性方程式p＝KQ2（K為阻力系數）可知，如實際值K小于計算值K時，則流量增大；反之則流量減少。 （2）選擇時未考慮風機本身全壓值偏差△P的影響，當風機全壓為正偏差時，則流量增大；為負偏差時，則流量減少。 在新風機安裝后開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方 法之一： ① 節門的開閉程度調節流量。 - 3 - ② 改變風機轉速調節流量。 ③ 調換壓力較高或較低的風機調節流量。 ④ 改變管網阻力系數調節流量。 必須指出的是：一般都采用節流裝置調節流量。但當實際流量比需要流量大得很多時，這多級離心鼓風機 羅茨鼓風機 稀釋風機 山東臨沂風機 高壓鼓風機 塑料風機 防腐風機 復合肥專用尾氣風機 三葉羅茨鼓風機 硫化風機 氧化風機 燃燒器專用風機 山東立通風機
