單繩纏繞式機天輪安裝在井架的***上部(雨棚下面)平臺上，用來引導鋼絲繩轉向。一般天輪有:固定天輪、游動天輪、鑿井天輪幾種。天輪作用：天輪安裝在井架上，作支承、引導鋼絲繩轉向之用。根據元煤炭工業部的標準，天輪可分為三種：井上固定天輪；鑿井及井下固定天輪；游動天輪。直徑為3500mm時，采用模壓焊接結構；直徑小于3000mm時，采用整體鑄鋼結構；直徑為4000mm時，采用模壓鉚接結構。(2)單繩纏繞式天輪規格的確定原則①豎井，使用固定天輪，一般情況下與卷筒直徑相等;②斜井，如果保證鋼絲繩偏角不超過 1.5°，可使用固定天輪。一般情況下可根據繩徑比(卷筒直徑與鋼絲繩直徑比)的要求，確定固定天輪的直徑;③斜井，如果采用固定天輪，鋼絲繩偏角超過1.5°，需采用游動天輪，即天輪可以在天輪軸上沿軸向自由游動，游動距離根據偏角值確定。

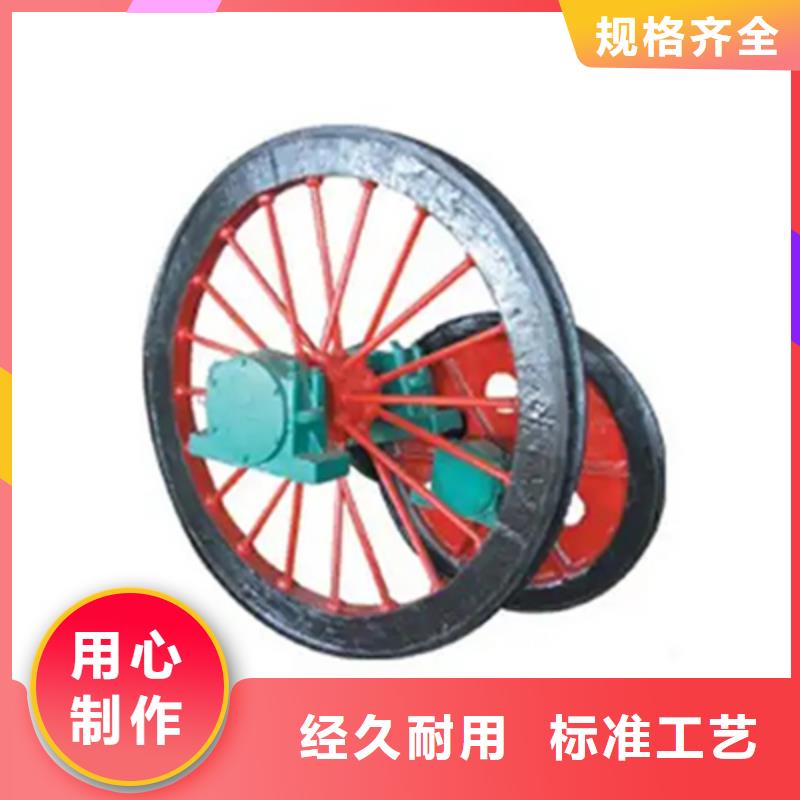

（1）天輪裝置采用整體焊接結構，具有足夠的強度和剛度，能承受各種工作載荷。（2）天輪軸采用中碳合金鋼整體鍛制，經過多次探傷、機械性能試驗和熱處理等加工而成，滿足各項機械性能要求。（3）天輪軸的兩端均裝有國產（哈、瓦、洛）雙列調心球面滾子軸承。（4）天輪裝置具有足夠的強度和剛度，能承受各種工作載荷和事故載荷，其結構主要由天輪軸、天輪、軸瓦、滾動軸承、軸承座、軸承蓋、軸承梁、襯墊等零、部件組成。天輪采用整體焊接結構，由鍛件輪轂、輪緣與數個輻條焊接而成。其中天輪用平鍵與天輪軸聯結，由鋼絲繩帶動天輪轉動，天輪再帶動天輪軸轉動。輪緣槽內裝有進口高分子材料制作的襯墊，以防止鋼絲繩與輪緣摩擦，從而延長了鋼絲繩的使用壽命。

(1)根據《煤礦規程》要求①除移動式的或輔助性的絞車外，裝置的天輪、滾筒、摩擦輪、導向輪和導向滾等的***小直徑與鋼絲繩直徑之比值，應符合下列要求: ②井上裝置的滾筒和圍抱角大于 90°的天輪，不得小于 80;圍抱角小于 90°的天輪，不得小于 60。 ③井下絞車和鑿井絞車的滾筒、井下架空乘人裝置的主導輪和尾導輪、圍抱角大于 90°的天輪，不得小于 60;圍抱角小于 90°的天輪不得小于 40。 ④矸石山絞車的滾筒和導向輪，不得小于 50。 ⑤在以上裝置中，如使用密封式鋼絲繩，應將各相應的比值增加20%。 ⑥懸掛水泵、吊盤、管子用的滾筒和天輪，鑿井時運輸物料的絞車滾筒和天輪，傾斜井巷絞車的游動輪，矸石山絞車的壓繩輪以及無極繩運輸?shù)膶驖L等，不得小于 20。 ⑦通過天輪的鋼絲繩必須低于天輪的邊緣，其高差:用天輪不得小于鋼絲繩直徑的1.5倍;懸吊用天輪不得小于鋼絲繩直徑的1倍。天輪的各段襯墊磨損達到1根鋼絲繩直徑的深度時，或沿側面磨損達到鋼絲繩直徑的 1/2 時，必須更換。
