一部視頻，讓您輕松掌握螺桿式啟閉機手輪啟閉機多年經驗值得信賴產品的核心優勢。趕緊觀看，開啟您的產品體驗之旅。
以下是:東莞茶山鎮螺桿式啟閉機手輪啟閉機多年經驗值得信賴的圖文介紹
廠家自營 經濟實惠
我們用實力和品質說話
回轉式清污機
回轉式清污機的詳細介紹
廠家精選 品質之選

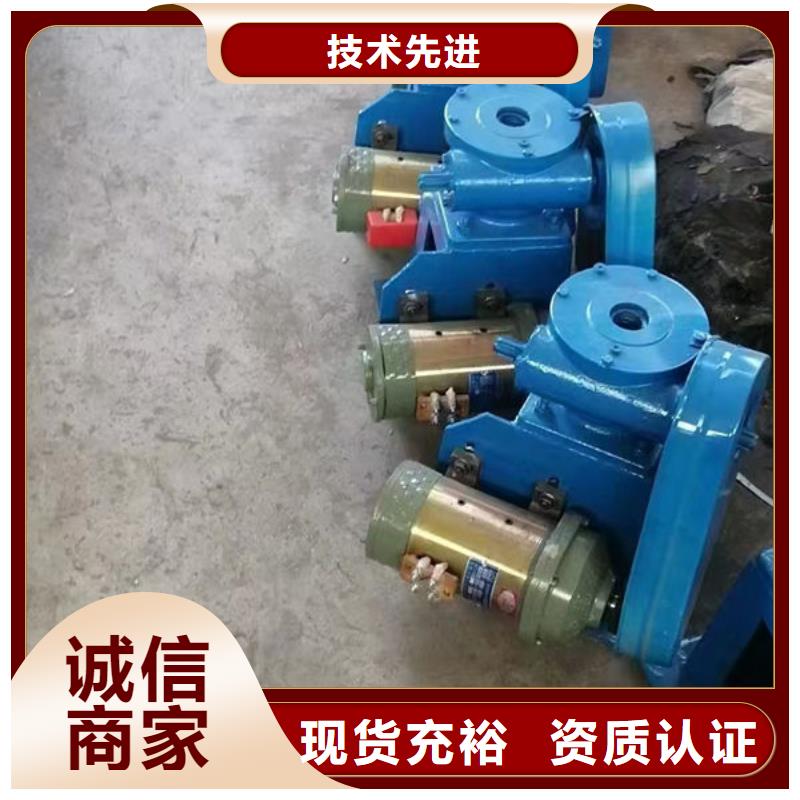

@ 1. 概述 LQDW型電、手動螺桿啟閉機具有超負荷停機保護、事故報警顯示、上下行程限位控制等功能，具有電手動切換機構自動切斷電源、現場與遙控、與機聯控功能，應用于水利水電、火力發電廠、核電站、市政、環保等泵站進出口閘門的開啟和關閉，應用于工農業水渠的進、出口閘門截流的開啟和關閉，應用于石油、化工、冶金、印染、造紙工廠等領域給排水閘門的開啟和關閉。對于雙吊點電手啟閉機，所配電動裝置與單吊點一致。該啟閉機所用電動裝置為密封戶外型，可根據用戶要求制成“三防型”(防霉、防潮、防鹽霧)。 2. 型號說明 LQDW 啟閉噸位（KN） 電手動螺桿啟閉機 舉例：LQDw－50型啟閉機，指公稱啟門力50KN（即5噸），電手動螺桿啟閉機。 3． 結構原理及操作程序 LQDW型電手動啟閉機由電動裝置、機座、絲桿、護罩及電氣控制箱等組成，電動裝置由專用電機、減速機構、轉矩控制機構、行程控制機構、位置指示機構、手/電動轉換機構及現場操作機構組成。本啟閉機由電動機或手動搖柄帶動傳動裝置(齒輪、蝸輪、蝸桿或減速箱)運轉驅動傳動螺母(或螺桿)轉動，使螺桿作垂直升降運動，從而作開啟或關閉閘門。 (1)專用電機：為YDF電機。它是根據電動裝置的工作特點及一般閘門使用工況而設計制造的閘門專用電機。 (2)減速機構：為同軸式。由一級蝸桿、蝸輪組成。 (3)行程控制機構：用來指示閘門的開啟和關閉位置，由齒輪傳動部分、計數器和大觸點控制部分組成。 (4)位置指示機構：用來指示閘門的開啟和關閉程度。由一組傳動齒輪、指針、開度盤（270°指示）組成。同時裝有電位器用來將閘門的開度電號發送至控制室。 (5)轉矩控制機構：用來控制電動裝置的輸出轉矩的大小。由轉矩軸、觸板、控制器上“調整”旋鈕）可以調整開度表的“滿度”。（3） 控制器結構說明及注意事項 a. 控制器外形及開孔尺寸 b.控制器表盤上的電器元件的作用： 開度表：閘門開啟、關閉的程度。 白色指示燈：電源指示。黃色指示燈：過轉矩指示。 遠控開關：撥到遠控位置，可實現遠距離操作。 閘開按鈕：控制閘開，閘門全開的燈光指示（紅色指示燈）。 閘關按鈕：控制閘關，閘門全關的燈光指示（綠色指示燈）。 停止按鈕：按閘門停止在全開到全關位置中任意位置時的按鈕。 c.注意事項： 控制器按端子接線圖接線。 支撐架由使用單位根據安裝條件自行配制。 當控制器需要進行修理和檢查時，需打開后罩，拆除端子板上的引線，旋下固定螺釘，方可抽出機芯。 5.技術參數和性能參數 （1）控制器：380V 50HZ 三相四線制 （2）工作環境 a.不含爆炸性和強腐蝕性氣體。 b.溫度范圍為－30℃～40℃。 C.相對濕度不大于80％。 d.海拔高度不大于2000m。 e.無強烈震動。 基本性能參數表 6. 安裝與調整 6.1安裝前，安裝人員應熟悉設備性能和操作方法，確定啟閉機螺桿行程與所配套的閘門安裝尺寸，以保證閘門能夠全部開啟或關閉。 6.2電動啟閉機通常與閘門配套安裝,根據工程具體位置的需要，啟閉機安裝分為四種形式，供用戶參照使用。 a. 予留孔洞式 ( 表二 電動啟閉機安裝基本技術參數) b .予埋鋼板式 ( 表二 電動啟閉機安裝基本技術參數) c .穿孔式 ( 表二 電動啟閉機安裝基本技術參數) 6.3 一般情況下，電動啟閉機應垂直安裝(即螺桿中心垂直于水平面
PRODUCT DETAILS
產品細節
PRODUCT DETAILS
精心選擇優質材料制作而成，回轉式清污機規格多樣可選，滿足您的各種需求。
02
價格優勢PriceAdvantage
廠家經驗豐富，直接供貨，回轉式清污機無二次銷售環節，質量放心。
03
成熟工藝成熟工藝MatureTechnology
支持定做，十余年經驗，回轉式清污機質量保障，出廠經過嚴格的質檢。
PRODUCT PHOTOGRAPH
產品實拍
PRODUCT PHOTOGRAPH
COMPANY PROFILE
公司介紹
COMPANY PROFILE
耀禹水利機械廠(東莞市茶山鎮分公司)是專業研發和生產各種 回轉式清污機、不銹鋼閘門材料的制造企業。研發實力雄厚，獲得多項專利，被授予“東莞茶山鎮高新技術企業”。
秉持團結互助、敬業負責、恪守信譽、積j i進取、勇于創新的企業文化，堅持不懈以滿足客戶多元化需求為己任，不斷進取創新，力求從技術、 回轉式清污機、不銹鋼閘門產品到服務的每個細節都做好。
