安徽滁州變壓器繞組變形測試儀重 要 提 示?本說明書是變壓器繞組變形測試儀的說明書，請認真閱讀！?使用之前，操作人員必須認真閱讀本說明書。?本設備僅能用于變壓器繞組變形頻響法的測試。?與本設備無關的其他設備不得與本設備共用電源供電端子。?為防止發生電擊危險，系統電源需提供可靠接地。?本設備使用過程中，操作人員不得離開試驗場地。?變壓器鐵心必須與外殼可靠接地。測試儀外殼、測量阻抗外殼必須與變壓器外殼可靠接地。?本設備的“接地”沒有連接正確前，請不要開始測試。?試驗前應將被試變壓器線端充分放電。?使用前，請先檢查測試儀的外觀，檢查電源開關位置是否在“關”的位置、各接線端子是否正常。?繞組變形測試應在解開變壓器所有引線(包括架空線、封閉母線和電纜)的前提下進行，并使這些引線盡可能的遠離變壓器套管(周圍接地體和金屬懸浮物需離開變壓器套管20cm以上)，尤其是與封閉母線連接的變壓器。?測試時必須正確記錄分接開關的位置。應盡可能將被試變壓器的分接開關放置在第1分接，特別對有載調壓變壓器，以獲取較的繞組信息。對于無載調壓變壓器，應保證每次測量在同一分接位置，便于比較。?應保證測量阻抗的接線鉗與套管線夾緊密接觸。如果套管線夾上有導電膏或銹跡，必須使用砂布或干燥的棉布擦拭干凈。?本設備使用過程中，不得打開與測量無關的其他軟件。?本設備采用通用操作系統，有系統中毒和崩潰的可能。?一旦發生系統異常，一般可以通過重新啟動軟件排除。?本設備不具有防水功能，請勿在雨天露天使用。?本設備不用時放入包裝箱，包裝箱平時至于平放狀態。?本設備報廢后的處置需符合相關法律法規的要求或交本公司處置。?用戶如在閱讀本說明書后仍有疑惑，請直接與本公司售后服務部門聯系。 ?設備為計算機控制設備，請按照文件保存部分的提示定期備份數據，由于計算機損壞造成的數據損失，本公司只負責測量功能的回復。

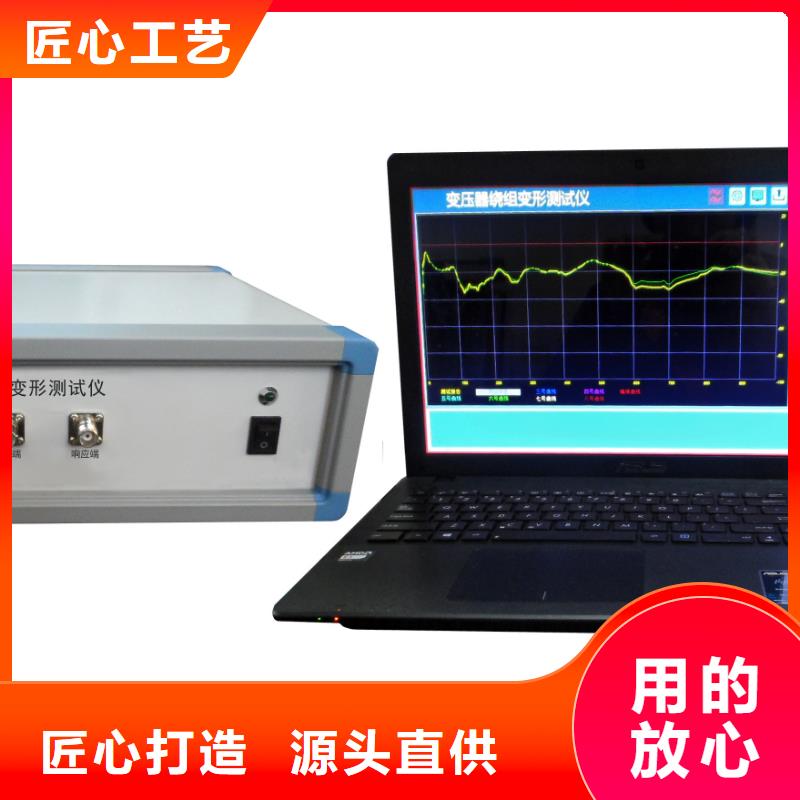

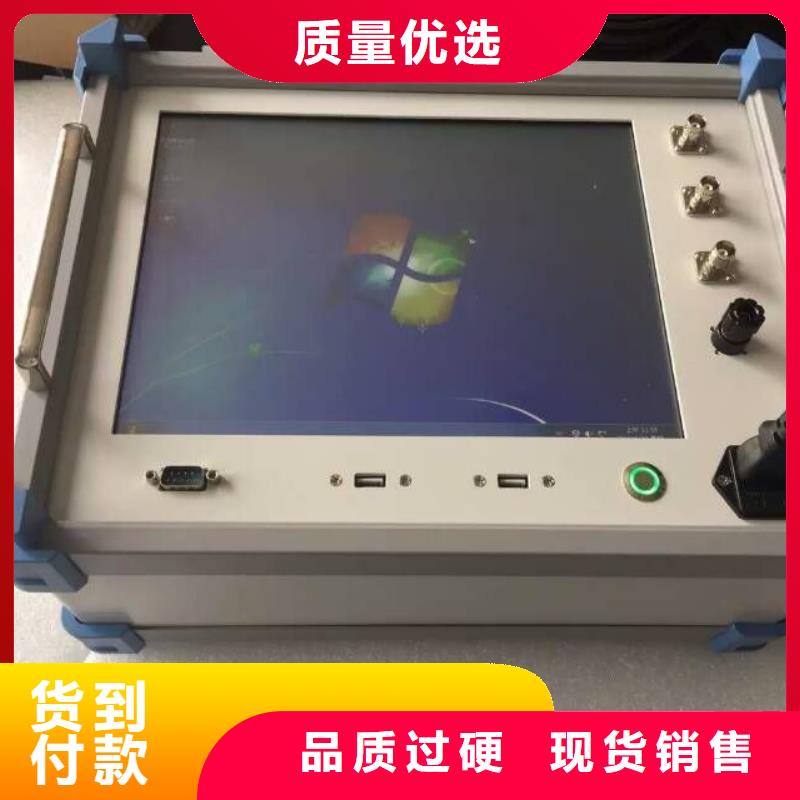

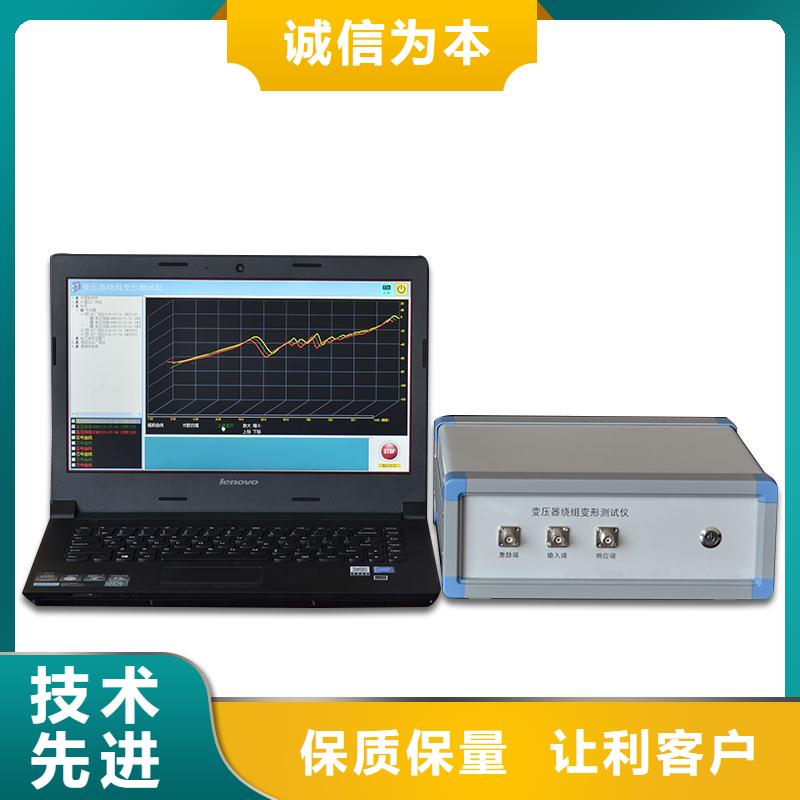

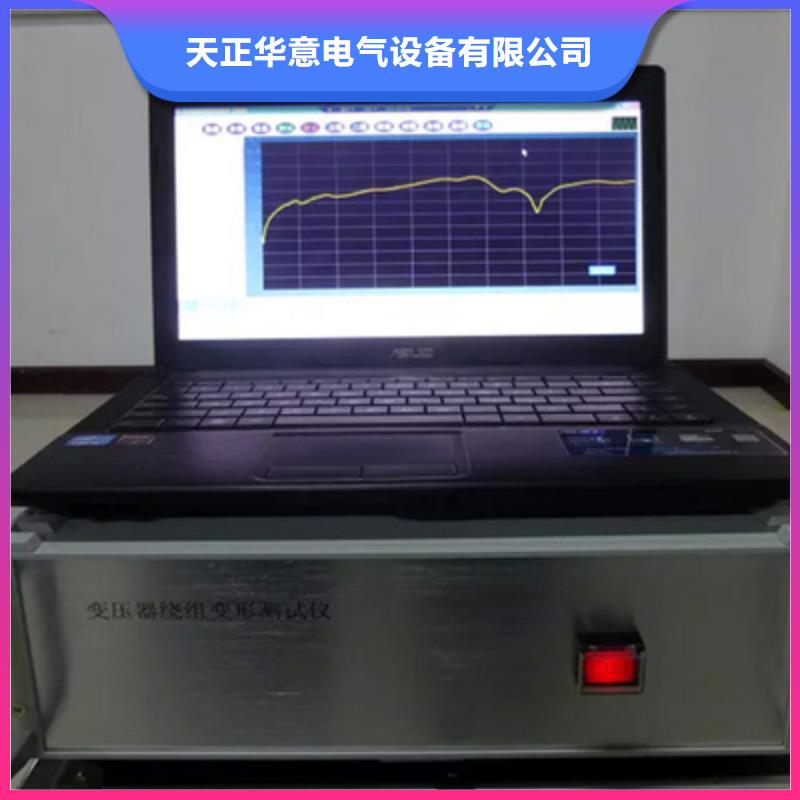

安徽滁州變壓器繞組變形測試儀 測試分析軟件主要特色?采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。?采用數據庫保存測試數據，對測試數據的管理簡潔方便。?可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、?自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。?軟件界面簡潔、直觀、實用。系統簡明操作流程?采集器接地?采集器與變壓器繞組接線?計算機開機?采集器上電?登錄軟件?錄入信息?選擇終止頻率，調整測試參數?選擇繞組?開始測試?更換測試?yán)@組?選擇繞組?開始測試?重復以上過程，直至完成所有繞組測試?保存數據?數據分析?報告導出?關閉軟件?關閉計算機及電源?拆開變壓器接線?測試完成。變壓器繞組變形測試儀

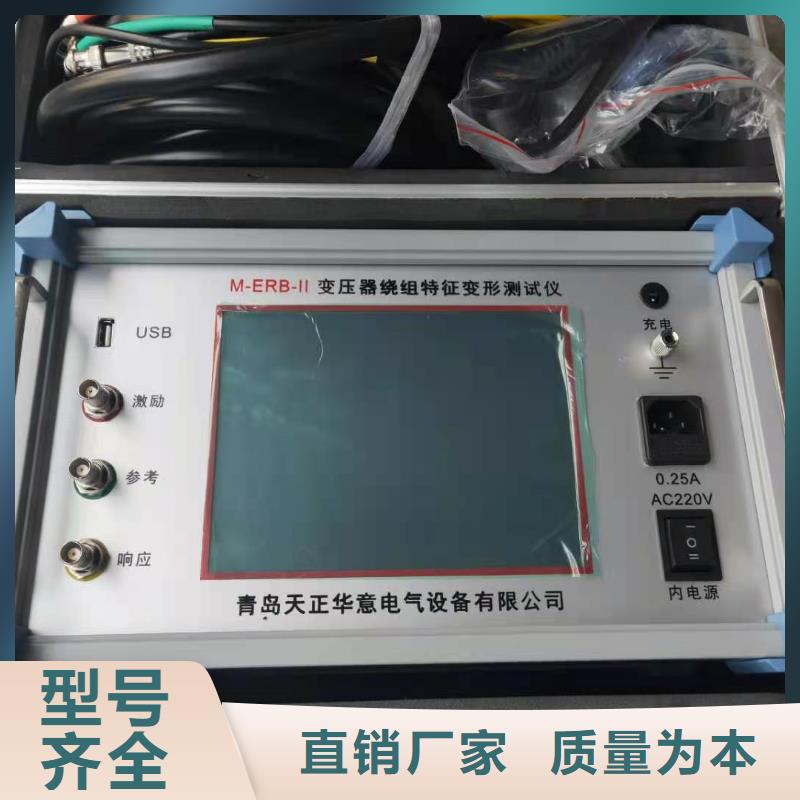

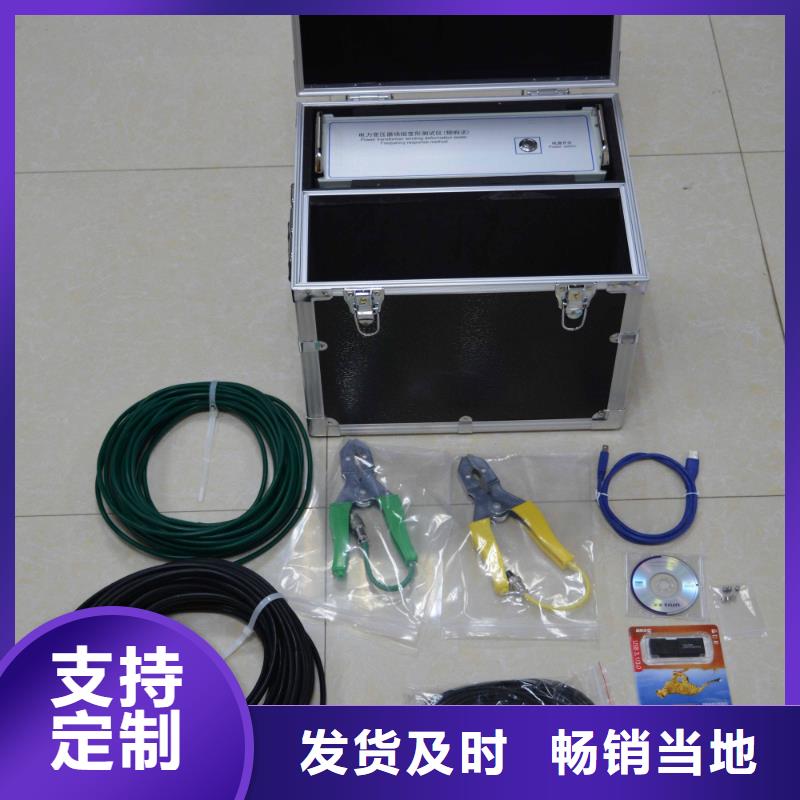

安徽滁州變壓器繞組變形測試儀 (變壓器高壓側對低壓測D試驗接線圖)3.III形連接，這種接線是針對每一個相都是單個變壓器的情況，先用黃色的測試線連接A端，用黑色的測試線連接x端，測量單元上也將紅色和黑色的略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口，然后直接開始測試。待測試完成后，再換到下一個單相變壓器, 用綠色的測試線連接B端，用黑色的測試線連接y端，繼續測試；測試完成后，用紅色的測試線連接C端，用黑色的測試線連接z端,完成所有的測量。(變壓器高壓側對低壓測AX試驗接線圖)(變壓器高壓側對低壓測BY試驗接線圖)(變壓器高壓側對低壓測CZ試驗接線圖)4.Yn形試驗連接先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相根據當前測量的內容用測量夾子接好高壓側或者中壓測，黑線接到O點，測量單元這邊的八個端口，也按黃綠紅黑對應的ABCO三相四線，將略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。
