<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |

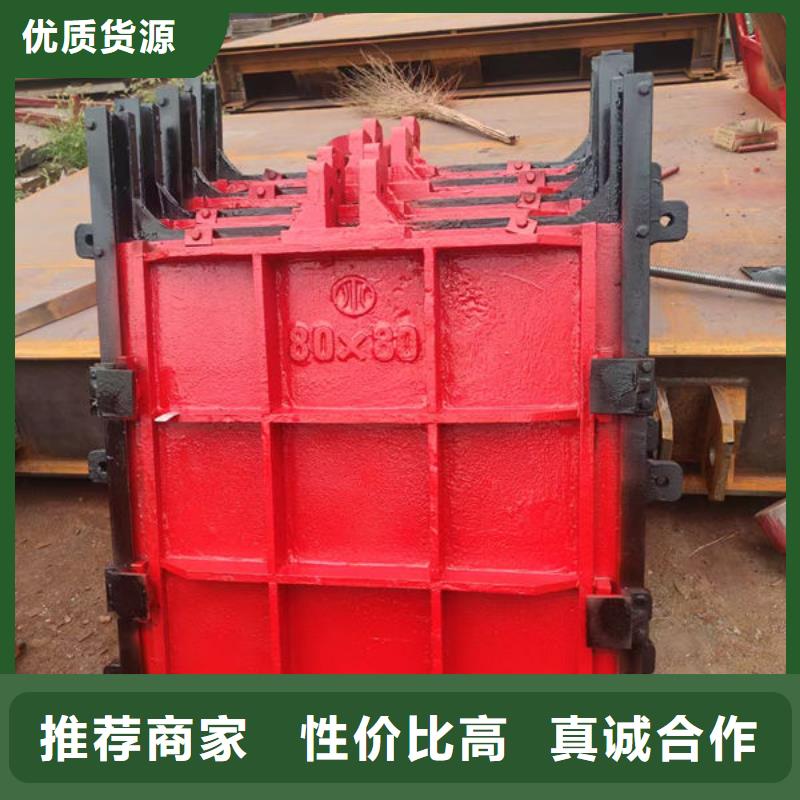

| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門,插板鑄鐵閘門供應范圍覆蓋河南省、商丘市、梁園區、睢陽區、民權縣、睢縣、寧陵縣、柘城縣、虞城縣、夏邑縣、永城市等區域。 |
型式檢驗
有下列情況之一時可在閘孔尺寸300-600mm、700-1500mm、1600-2000mm和2100-3000mm范圍內任選一種進行型式試驗:a. 新產品試制時；b. 老產品轉廠生產的試制定型鑒定；c. 如結構、材料和工藝有較大改變，可能影響性能時；d. 正常生產時，兩年檢驗一次； e. 產品長期停產后，恢復生產時。 型式檢驗項目 (1) 作門板撓度測定，應符合要求。 (2) 作全壓泄漏試驗.應符合要求。 標志 閘門的標志可直接在門板的背部鑄造凸字或釘銘牌，其內容應包括制造廠名或廠標、閘門規格和工作水頭等字樣。 @包裝、運輸及貯存 閘門在檢驗合格后，應表面的油污贓物和存留的水分。 在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。 閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便吊裝。 出廠閘門應附有產品合格證、產品使用說明書及裝箱單。 產品合格證應包括下列內容: a. 制造廠名和出廠日期；b. 產品名稱、型號及規格；c. 工作水頭；d. 依據標準、檢驗結果和檢驗日期；e. 出廠編號；f. 檢驗人員及檢驗負責人簽章。 產品使用說明書應包括下列內容: a. 制造廠名;b. 用途和主要性能規格；c. 作用原理和結構說明；d. 標有主要外形尺寸和連接尺寸的安裝圖；e. 主要零件材料；f. 維護、保養、安裝和使用注意事項；g. 可能發生的故障和辦法;h. 附件清單。
缺點：鑄鐵閘門的勞動強度及加工工作量大，且自重較大，費用較高，不耐沖擊，止水性能差。 三， 鋼筋混凝土閘門 優點：制作較為簡單，造價低廉，適用于偏遠地區的小型水利工程。 缺點：鋼筋混凝土閘門具有一定的透水性，結構抗震性能差，且自重較大，加大啟閉設備的容量，在現代水利工程中不使用。@一、概述 水利鑄鐵閘門及污水處理設備是我廠水工產品主導產品之一。其種產品共分兩大系列： 系列為廣泛應用于水利水電、農田水利建設、水產養殖等水工建筑物中各種過水孔道上的控制設備；第二系列是廣泛應用于城市給水、排水如鐵道、石油、化工、冶金、紡織、醫藥等多種行業給排水構筑物上的設備。 通過這些設備與啟閉機的配合，實現開啟和封閉放水孔道，起到控制水位、調節流量的作用。二、結構及特點 鑄鐵滑動閘門由閘扳、閘框、擋板、閉緊斜鐵等部件組成。 閘門在啟閉機的作用（手動或手電）下，使閘門在閘框上的滑道中上、下運動，實現開放和關閉過水孔口，閉緊斜鐵可使止水結合面有效貼合，以保證止水效果，實現良好的止水目的。三、閘門安裝與調整1、 系列： （1）在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的 松動，如有松動應加以緊固。 （2）檢查主立框與橫框連接上的止水面是否有錯位，如有錯位則松動連接 螺栓將至水面調整在同一平面內。 （3）閘門安裝使應采用整體就位安裝，禁止閘框、閘扳分體安裝，防止閘 框變形。 （4）二期澆注前將閘門整體吊裝就位后找好前后、左右的正確位置，然后
法蘭螺栓孔直徑d0 位置度公差Φt 11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0 < 2.6 墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。 墻式閘門與墻面接合的門框表面，應保持平整。 門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。 導軌導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。 導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。 密封座 密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。 密封座的板厚，應符合表2規定。 吊耳或吊塊螺母 門板的上端應設吊耳或吊塊螺母，以與門桿連接。吊耳或吊塊螺母的受力點盡量靠近門板的重心垂線。在 工作水頭啟閉時，其拉伸、壓縮和剪切強度和系數不小于5。
耀禹水利機械廠(商丘市梁園區分公司)將致力于不斷提高【回轉式清污機、不銹鋼閘門】產品工藝和品質，并且不斷發展新【回轉式清污機、不銹鋼閘門】產品以保持市場的競爭能力。以真誠、務實、優質、為企業宗旨，竭誠為廣大客戶服務。
