以下是:山南錯那鑄鐵閘門,鑄鐵圓閘門商家直供的圖文介紹
耀禹水利機械廠(山南市錯那市分公司)以高科技為先導、以吸收國外技術為基礎，以改進創新為發展動力，以加工制造為根本，并依托科研院校，加大 回轉式清污機、不銹鋼閘門科研成果轉化力度，結合嚴謹、求實、富有鉆研精神的人才隊伍，開發并推出多項具有競爭力的 回轉式清污機、不銹鋼閘門產品，逐漸取得行業技術優先。

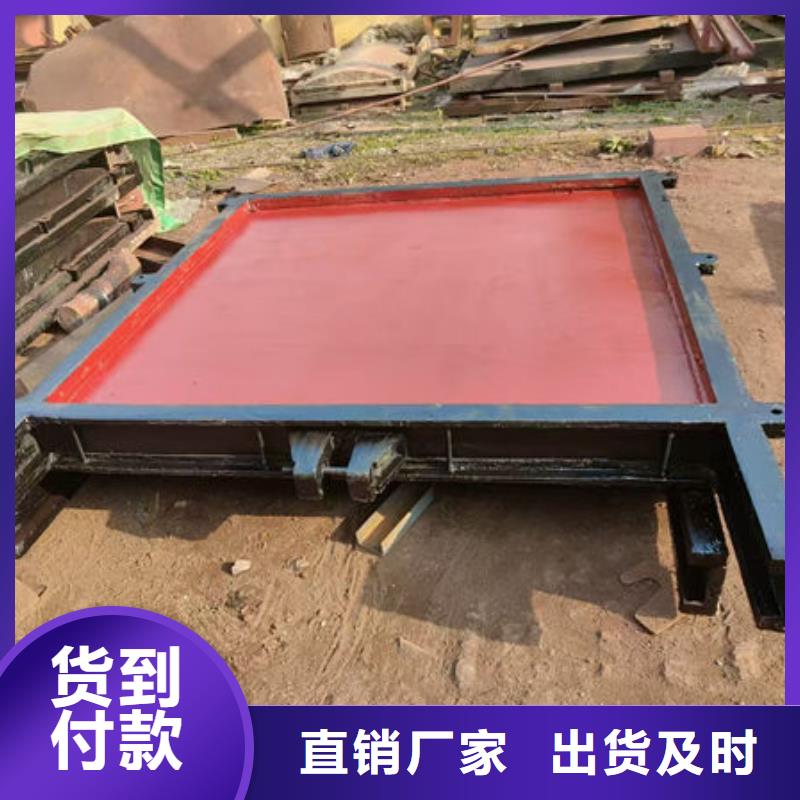

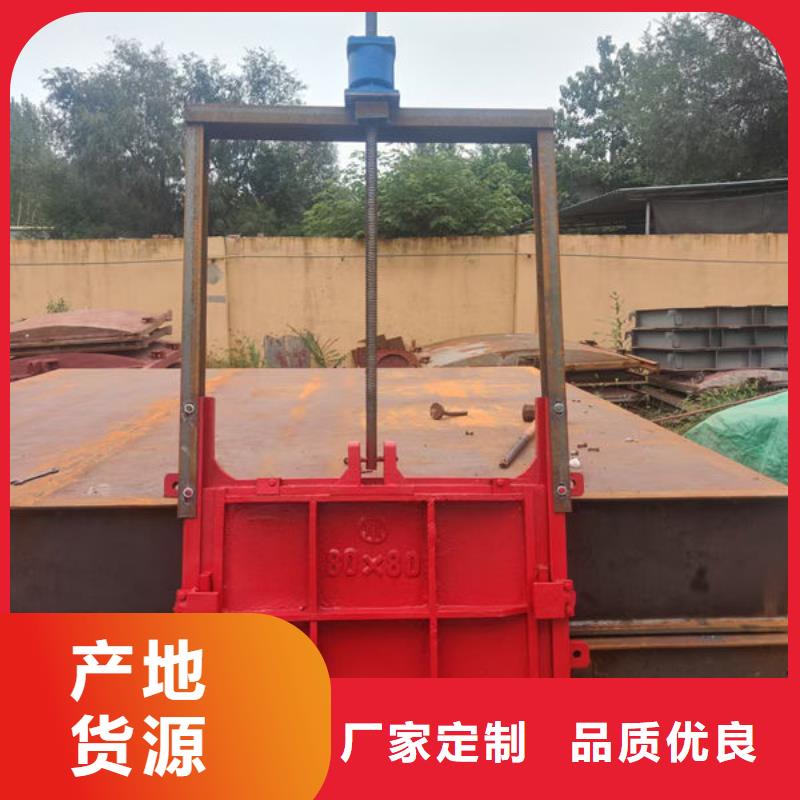

啟閉形式 手電兩用 啟閉力 3t 啟閉機型號 QSD-3 電機功率 1.1KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制 間歇運行 二、主要結構及工作原理 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。 1、主要結構 （1）、門框由優質鑄鐵材料整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。 （2）、 門體為整體鑄造的方形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間。門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。吊耳的受力點靠近門體中心線，吊耳的銷軸孔用鏜床加工。為減少門體上下運行時的摩擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。 （3）、門體、門框按 工作水頭設計，其抗拉、抗壓、抗剪強度的系數為5，傳動絲桿的導向支撐間距與絲桿半徑之比（柔度）不大于200。 （4）、門體、門框在厚度上留出2mm的腐蝕裕度，門體與門框?qū)虿坶g隙小于1.6mm。 （5）、 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。 （6）、楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。 (7)、密封面：閘門的密封由側向與底部、頂部四面組成，四周密封采用門框圓形銅合金密封條緊密貼合門板的結構形式，利用門體關閉時與之接觸達到密封效果，在結構設計上保證整體密封良好。密封條采用銅合金經精密加工，密封條便于安裝和更換。門板和門框的密封面采用軋制或擠壓的銅合金條制成并經精密加工牢固地安裝在經加工的門框及門板的槽中（密封座分別鑲在經機加工的閘框和閘板上，用與密封座相同材料制作的沉頭螺釘緊固，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保證在門框與門板的使用期間保持原位、不變形、不松動。門框和門板上經加工的凹槽在安裝密封條之前涂一層防水粘接劑，以保證水密性。密封工作表面無劃痕、裂紋和氣孔等缺陷。閘門設置有可以調節的楔緊裝置和強制密封裝置，保證閘門關閉時，閘板與閘框的密封面緊密接觸，閘框密封座與閘板密封座間隙小于0.1mm，閘板與閘框?qū)虿坶g隙小于1.6mm。密封座采用銅合金精密加工。 (8)、 絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閥桿按 工作開閉力設計，其抗拉、抗壓、抗剪強度的系數為不小于5，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。 （9）軸導架：軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架可在兩個方向進行調節，穩固絲桿的正常運行。 （10）、所有鑄鐵部件經過時效處理或高溫回火處理，重要零部件采用樹脂砂造型工藝。 （11）閘門的安裝方式采用預埋鋼板安裝方式，預埋鋼板與安裝螺栓焊接后進行二次澆灌，使整個閘門安裝牢固，不會預埋鋼板處產生漏水現象。 （12） 閘門安裝在墻壁上，為附壁式安裝形式。門板一般設于迎水面，
訂貨單位有權按本標準的有關規定對產品進行復查，抽檢量為批量的20%。但不少于1臺且不多于3臺。抽檢結果如有1臺不合格時應加倍復查，如仍有不合格時，訂貨單位可提出逐臺檢驗或拒收并更換合格產品。 型式檢驗 有下列情況之一時可在閘孔尺寸300～600mm、700～1500mm、1600～2000mm和2100～3000mm范圍內按表1規格任送一種進行型式試驗： a.新產品試制時； b.老產品轉廠生產的試制定型鑒定； c.如結構、材料和工藝有較大改變，可能影響性能時； d.正常生產時，兩年檢驗一次； e.產品長期停產后，恢復生產時。 型式檢驗項目 (1)作門板撓度測定，應符合要求 (2)作全壓泄漏試驗，應符合要求。 標志 閘門的標志可直接在門板的背部鑄造凸字或釘銘牌，其內容應包括制造廠名或廠標、閘門規格和工作水頭等字樣。 包裝、運輸及貯存 閘門在檢驗合格后，應表面的油污臟物和存留的水分。 在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。 閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便吊裝。 出廠閘門應附有產品合格證、產品使用說明書及裝箱單。
將啟閉機中心與平臺上的十字線相對應，用水平儀調平啟閉機底板后與預 埋鋼板點焊，將絲桿的下端與閘門吊耳就位，穿入銷軸，復查絲桿的垂直度誤差小于1/500mm，全長累計小于5mm，然后將啟機底板與預預埋板焊固。 12. 將軸導架架體安裝到位，與預套在絲桿的套管用螺栓緊固，注意軸導架管 與絲桿同心，尤其下部一個軸導架到閘門吊耳的距離應大于閘門口徑。其余軸導架在閘門的啟閉過程中不得與絲桿連接套相碰。 13. 將啟閉機護罩就位，用螺栓緊固在啟閉機頂部。 五、調試 1. 閘門調試工作需在二次灌漿完全凝固后方可進行。 2. 手動啟閉機手動操作13個全行程，操作中應無卡阻現象，方可投入運行。 3. 電動啟閉機在接電運行前，必須按所配套電動裝置要求將行程限位開關和 過力矩保護開關正確接線后方可進行，打開電動裝置外殼按下述順序操作： a) 閘門處于全閉位置時（留有30～50mm余量），將關行程開關調整到位。 b) 手動打開閘門至全開位置（閘門較大時可接通電臨時電源，點動至接近 全開到位，再手動操作到位），將開到位行程開關調整到位 c) 按電氣原理圖要求正確接線，上述操作請參照隨機提供的閥門電動裝置 說明書中的相關章節執行。 d) 電動操作1～3個全行程，觀察運行情況，在閘門關到位、開到位時行 程限位裝置應準確動作。 4. 在閘門操作過程中，注意門體應運行平緩關到位時應無左右傾斜、卡阻， 當出現左右傾斜或單側卡阻現象時應調節閘門框兩側的斜楔壓緊裝置的位置，直至正常為止。 5. 上述調整結束后即可進行通水試驗。 六、使用維護及注意事項 1. 使用前應在絲桿上涂沫適量鈣基或鋁基潤滑脂，投入使用后，每3～6月檢 查涂沫一次，使用頻繁時，每月檢查涂沫一次。 2. 電動啟閉機采用0#板鋰潤滑脂或相應《閥門電動裝置說明書》中要求的沒 潤滑脂，每年檢查添加一次。 3. 手動啟閉機（手輪式和手搖式）均為逆時針開閘門，順時針關閉，操作時 應注意方向，閘門關到位后不得再用力操作，以防頂彎絲桿。 4. 電動啟閉機在進行手動操作時，應將切換手柄扳至手動位置，手動完畢后 不得再將手柄扳回，電動時會自動切換。 5. 電動啟閉機外殼進行接線調試工作不得在雨天進行，調整完畢后將外殼蓋 好，并注意密封效果，開蓋調試工作應即開即調，不得開蓋后隔宿調試。 6. 電動啟閉機均為短時工作制，連續調試時間不得太長。 7. 即使不常使用的閘門，建議至少每月運行一次。 8. 閘門安裝后嚴禁在門體打開狀態下進行二次灌漿。 9. 不得在閘門安裝后沿未安裝啟閉機前進行通水試驗。 10. 閘門安裝時應注意承受的水壓方向，單向閘承受的反向水壓不得超過規定 值。 11. 閘門通常為鑄鐵或球墨鑄鐵制品，抗腐蝕能力較好，通常2～3年對其進行 一次防腐工作。當介質的腐蝕性較大時，應按具體情況確定防腐周期。
