整扇閘門的滑道承壓面在同一平面內，其平面度誤差≤1mm。 b．  滑道承壓面與止水座基準面的平行度誤差≤5mm。  c． 吊耳孔的縱橫向中心線距離的允許偏差為±0.5mm； d．  吊耳孔應保持各自同心，其傾斜度應不大于1/2500。  2.3螺桿啟閉機的安裝 （1）螺桿啟閉機為成品  （2）我公司將按照設計圖紙及廠家指導，直接安裝，安裝的要求和安裝允許的偏差應遵照《水利水電工程啟閉機制造、安裝和驗收規范》（DL/T5019-94）中的有關條款規定。安裝好的啟閉機附屬設備、附件等各項性能應符合設計要求。 （3）焊縫焊接工藝措施  說明：a.本工程閘門所有部件為鑄鐵材料，連接均采用穿銷、螺栓及高強螺栓，無特殊焊接工藝。b.多數焊接均為與預留插筋焊接起穩固作用。  焊接設備及焊材  手工弧焊焊接設備采用交流焊機BX-500。焊接設備及有關設施由專人負責管理，并由專業人員定期進行維護、保養及檢修。  焊材  焊材的規格、型號和其它技術要求符合招標文件及有關技術文件規定，與母材相應，評定合格并經監理工程師審批后方可用于焊接。  焊接工藝要求  焊接環境出現下例情況時，采用有效措施后才可施焊：

風速：大于8m/s； 相對濕度大于90%； 環境溫度低于-5度； 雨天和雪天的露天施焊；  每條焊縫應一次連續焊完，當因故中斷焊接時，采取防裂措施。在重新焊接前，將表面清理干凈，確認無裂紋后，方可按原工藝繼續施焊。  焊接完畢，焊工應進行自查。由焊接記錄人員進行編號記錄，并由焊工在記錄上簽字。@

LQ型螺桿式啟閉機 使用說明書

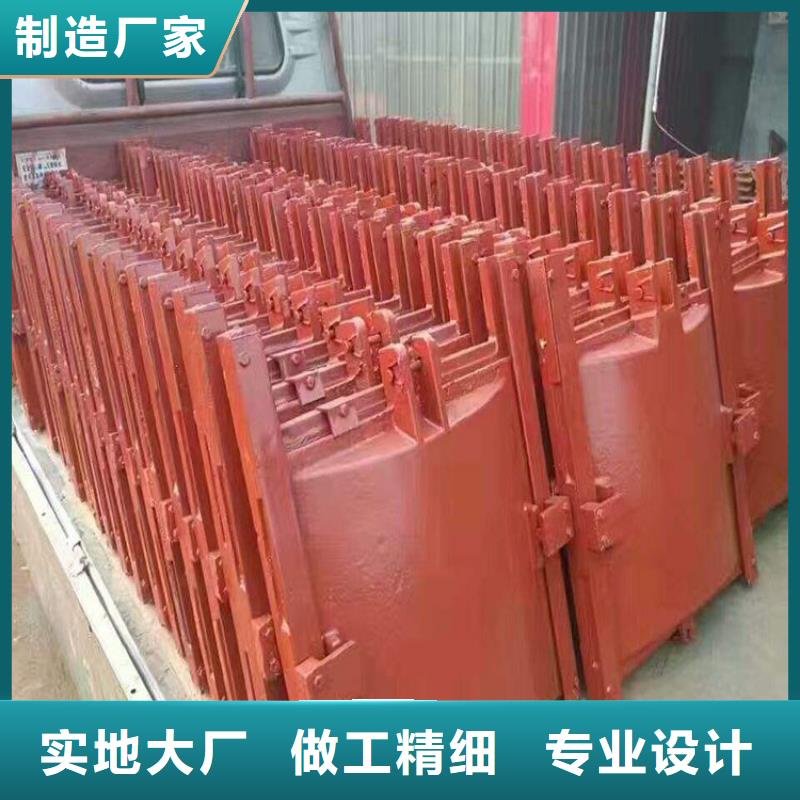

 鑄鐵閘門安裝步驟詳解  鑄鐵閘門是一種直升直降式平面或孤形滑動閘門，主要是靠螺桿啟閉機來開啟和關閉。啟閉機帶動閘門門體上下運行，達到疏通和截阻水流的作用。  鑄鐵閘門 的特點是防腐蝕性強。鑄鐵閘門由閘框和閘門、壓塊等幾部份組成，但鑄鐵閘門和鋼閘門 的不同是這些部件是一個整體，必須整體安裝。新河縣宏康水利機械廠的工程師給大家講一下鑄鐵閘門的安裝方式和怎樣安裝鑄鐵閘門：  一.基建預埋。閘門有幾種常見的安裝形式：附壁式、預埋式。1.附壁式是鑄鐵閘門直接用膨脹螺絲或化學螺絲安裝。把鑄鐵閘門整體（注意鑄鐵閘門和鑄鐵閘框必須整體安裝不能拆開）吊裝在出水口墻壁上，用膨脹螺絲或化學螺絲把鑄鐵閘框訂在墻上，不做任何水泥澆筑。2.預埋式又稱為澆筑式，適用于大型閘門或者小型閘門的反向止水。此安裝方式需要水泥墻上預留閘門安裝槽，并在安裝槽內的預埋鋼筋。      @安裝形式  鑄鐵閘門的安裝形式是根據其基建特點以及其用途來決定的。 1.機閘一體式，又叫做自承式，主要是啟閉機和閘門為一體結構，安裝時閘門和啟閉機一起安裝，這種安裝方式 特點為費用較少，因為不用做啟閉機的水泥橫梁，缺點是只能用于渠道、池塘等水壓較小的地方，不能用于水庫水壓較深的出水口。 2.平底式。平底式是指閘門底部直接置于渠底或者河道底部。 3.附壁式，又稱為墻壁式，是指閘門直接用螺絲懸空固定在水泥墻上。  4.渠道式，是指閘門直接安裝在渠道中間。
